Moxa Fieldbus 閘道器

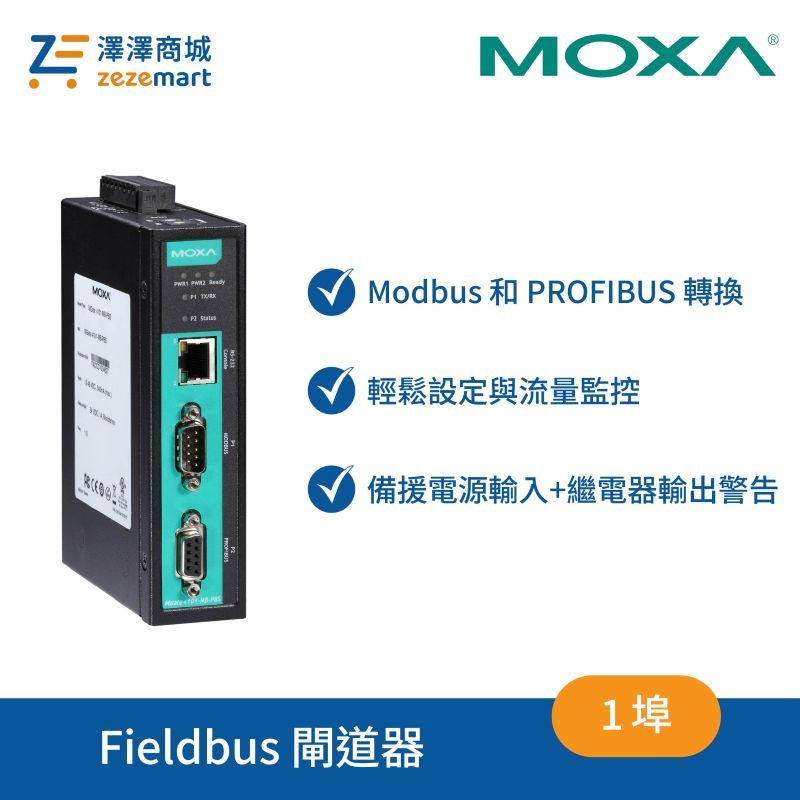

Moxa MGate 4101-MB-PBS 系列
1 埠 Modbus RTU／ASCII 轉 PROFIBUS DP-V0 從站工業閘道器，透過 QuickLink 快速完成設定與 I/O 對應。
產品介紹
MGate 4101-MB-PBS 系列可在 PROFIBUS PLC 與 Modbus RTU／ASCII 設備之間建立通訊連接，支援 Modbus Master 與 Slave 模式，以及 PROFIBUS DP-V0 Slave。適合將既有 Modbus 儀表、控制器或其他串列設備整合至 PROFIBUS 自動化系統。
透過 QuickLink Windows 公用程式的 AutoLearning 與 AutoMapping 功能，可快速偵測 Modbus 要求並完成 I/O 對應；內建流量監控與診斷功能則有助於縮短設定及故障排除時間。全系列採用 IP30 金屬外殼、DIN 導軌安裝、雙備援直流電源及繼電器告警輸出，另提供串列隔離及寬溫機型。
Modbus 轉 PROFIBUS
支援 Modbus RTU／ASCII Master／Slave 與 PROFIBUS DP-V0 Slave。
QuickLink 快速配置
AutoLearning 與 AutoMapping 可簡化通訊設定及 I/O 對應流程。
多種工業版本
提供標準型、2 kV 串列隔離型，以及 -40～75°C 寬溫版本。
特色與優點
通訊協定與介面
- 支援 Modbus RTU／ASCII Master 與 Slave，最多可設定 100 個命令。
- 1 個 DB9 公頭 RS-232／422／485 串列埠，速率為 50 bps～921.6 kbps。
- 「I」型號的 Modbus 串列埠內建 2 kV 光電隔離保護。
- 1 個 DB9 母頭 PROFIBUS 埠，傳輸速率為 9,600 bps～12 Mbps。
- PROFIBUS 埠全系列內建 2 kV 隔離，支援 DP-V0 Slave 模式。
- 旋轉開關可設定 PROFIBUS 位址 0～99，位址 100～125 可透過軟體設定。
快速設定與工業可靠度
- QuickLink AutoLearning 可被動偵測 Modbus 要求並加速配置。
- AutoMapping 可自動執行 Modbus 與 PROFIBUS 的 I/O 對應。
- 內建流量監控及診斷資訊，便於檢查通訊資料與排除問題。
- 支援狀態監控與失效防護，協助維持系統運作可靠度。
- 雙備援 12～48 VDC 電源輸入，並提供 1 組繼電器告警輸出。
- IP30 金屬外殼、DIN 導軌安裝，並提供 -40～75°C 寬溫機型。
可供選擇的機型
*左右滑動查看完整欄位
| 機型 |
協定轉換 |
Modbus 串列埠 |
Modbus 模式 |
串列隔離 |
PROFIBUS 埠 |
PROFIBUS 隔離 |
輸入電流 |
電源輸入 |
工作溫度 |
| MGate 4101-MB-PBS | Modbus RTU／ASCII
轉 PROFIBUS DP-V0 Slave | 1× DB9 公頭
RS-232／422／485 | Master／Slave | — | 1× DB9 母頭
9,600 bps～12 Mbps | 2 kV | 275 mA @ 12 VDC | 雙備援
12～48 VDC | 0～60°C |
| MGate 4101I-MB-PBS | Modbus RTU／ASCII
轉 PROFIBUS DP-V0 Slave | 1× DB9 公頭
RS-232／422／485 | Master／Slave | 2 kV | 1× DB9 母頭
9,600 bps～12 Mbps | 2 kV | 275 mA @ 12 VDC | 雙備援
12～48 VDC | 0～60°C |
| MGate 4101-MB-PBS-T | Modbus RTU／ASCII
轉 PROFIBUS DP-V0 Slave | 1× DB9 公頭
RS-232／422／485 | Master／Slave | — | 1× DB9 母頭
9,600 bps～12 Mbps | 2 kV | 275 mA @ 12 VDC | 雙備援
12～48 VDC | -40～75°C |
| MGate 4101I-MB-PBS-T | Modbus RTU／ASCII
轉 PROFIBUS DP-V0 Slave | 1× DB9 公頭
RS-232／422／485 | Master／Slave | 2 kV | 1× DB9 母頭
9,600 bps～12 Mbps | 2 kV | 275 mA @ 12 VDC | 雙備援
12～48 VDC | -40～75°C |
