Moxa Fieldbus 閘道器

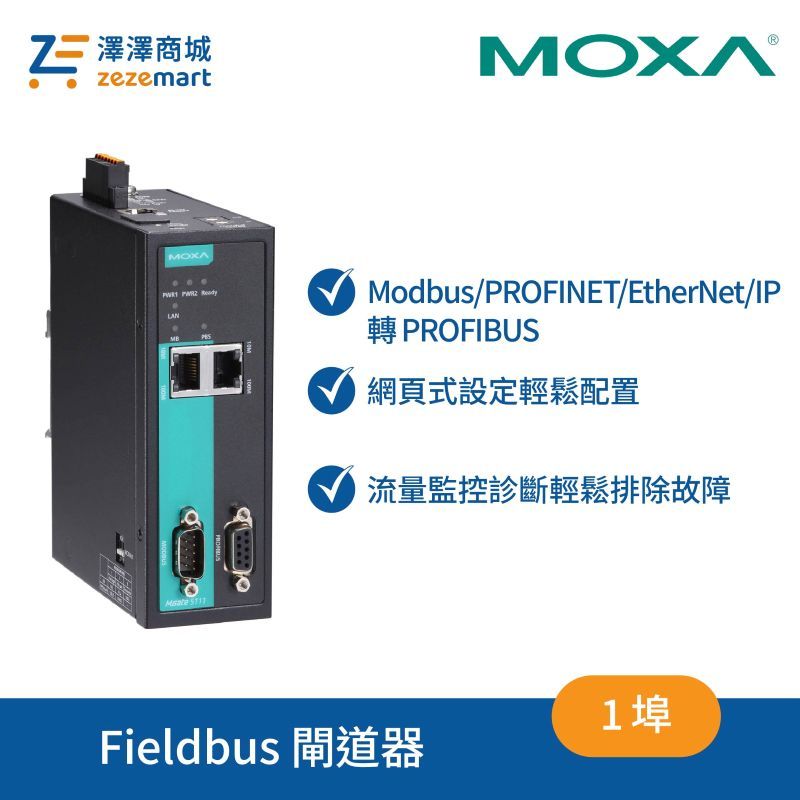

Moxa MGate 5111 系列
1 埠 Modbus／PROFINET／EtherNet/IP 轉 PROFIBUS 從站工業閘道器，協助不同工業通訊網路間進行資料整合與交換。
產品介紹
MGate 5111 系列工業乙太網路閘道器可將 Modbus RTU／ASCII／TCP、PROFINET 或 EtherNet/IP 資料轉換為 PROFIBUS 通訊。產品支援 PROFIBUS DP-V0 Slave、Modbus Master／Slave、PROFINET IO Device 及 EtherNet/IP Adapter，適合連接不同品牌的 PLC、DCS、SCADA 與現場設備。
全系列配備 2 個 10/100BaseT(X) RJ45 網路埠、1 個 RS-232／422／485 串列埠及 1 個 PROFIBUS 埠，串列與 PROFIBUS 介面皆具備 2 kV 隔離保護。搭配強固 IP30 金屬外殼、雙備援直流電源及寬溫機型，可應用於工廠自動化、電力、水處理及製程自動化等工業環境。
多協定轉換整合
支援 Modbus、PROFINET 與 EtherNet/IP 轉 PROFIBUS DP-V0 從站。
快速設定與診斷
提供網頁式設定精靈、流量監控、協定診斷、狀態監控及故障保護。
雙介面隔離保護
串列與 PROFIBUS 介面皆內建 2 kV 隔離，並提供雙備援 DC 電源。
特色與優點
多協定通訊與彈性連線
- 支援 PROFIBUS DP-V0 Slave，傳輸速率為 9,600 bps～12 Mbps。
- 支援 Modbus RTU／ASCII Master 與 Slave，以及 Modbus TCP Client 與 Server。
- 支援 PROFINET IO Device 及 EtherNet/IP Adapter 模式。
- 1 個 DB9 公頭 RS-232／422／485 串列埠，速率為 50 bps～921.6 kbps。
- 1 個 DB9 母頭 PROFIBUS 埠，串列與 PROFIBUS 介面皆具 2 kV 隔離。
- 2 個快速乙太網路埠支援串聯佈線，並內建 1.5 kV 電磁隔離。
設定、維護與工業可靠度
- 網頁式設定精靈可簡化協定轉換模式與參數配置。
- 提供協定診斷、流量監控、狀態監控與失效防護功能。
- microSD 卡最高支援 32 GB，可備份／複製組態並儲存事件日誌。
- 支援 HTTPS、SSH 及 SNMPv3，強化遠端管理安全性。
- 雙備援 12～48 VDC 電源輸入，並提供 1 組繼電器輸出。
- IP30 金屬外殼、DIN 導軌安裝，並提供 -40～75°C 寬溫機型。
可供選擇的機型
*左右滑動查看完整欄位
| 機型 |
協定轉換 |
串列埠 |
串列介面 |
PROFIBUS 埠 |
介面隔離 |
乙太網路介面 |
輸入電流 |
電源輸入 |
工作溫度 |
| MGate 5111 | Modbus／PROFINET／EtherNet/IP
轉 PROFIBUS DP-V0 Slave | 1× DB9 公頭 | RS-232／422／485
50 bps～921.6 kbps | 1× DB9 母頭
9,600 bps～12 Mbps | 串列：2 kV
PROFIBUS：2 kV | 2× 10/100BaseT(X) RJ45
1.5 kV 電磁隔離 | 416 mA @ 12 VDC | 雙備援
12～48 VDC | 0～60°C |
| MGate 5111-T | Modbus／PROFINET／EtherNet/IP
轉 PROFIBUS DP-V0 Slave | 1× DB9 公頭 | RS-232／422／485
50 bps～921.6 kbps | 1× DB9 母頭
9,600 bps～12 Mbps | 串列：2 kV
PROFIBUS：2 kV | 2× 10/100BaseT(X) RJ45
1.5 kV 電磁隔離 | 416 mA @ 12 VDC | 雙備援
12～48 VDC | -40～75°C |
