Moxa Layer 2 網管型交換器

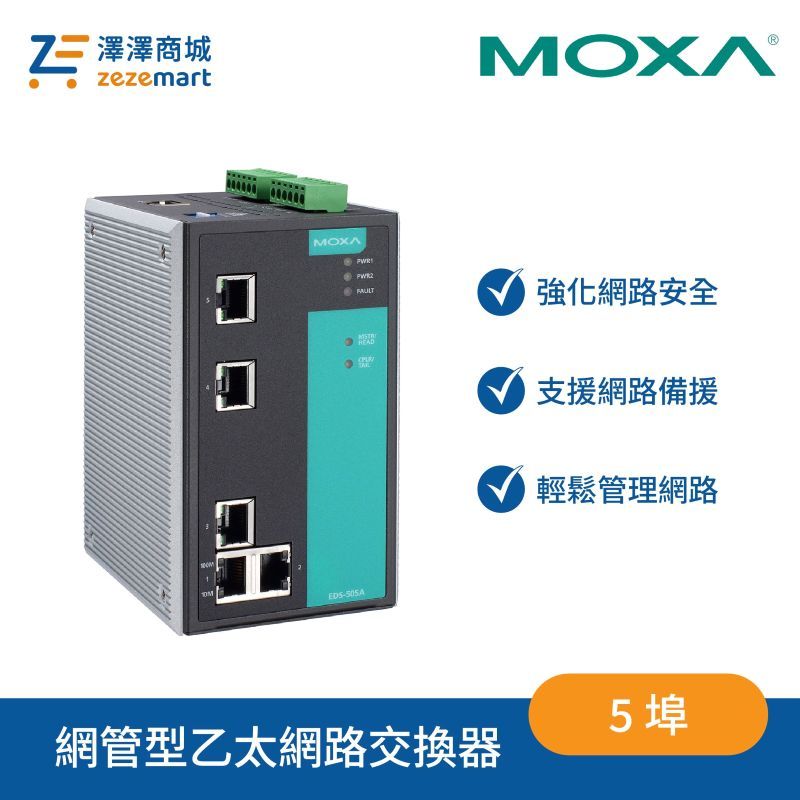

Moxa EDS-505A 系列
5 埠工業網管型乙太網路交換器，提供 RJ45 與 100BaseFX 光纖機型，整合高速環網備援、進階管理及多層網路安全功能。
產品介紹
EDS-505A 系列是獨立式 5 埠工業網管型乙太網路交換器，基本型提供 5 個 10/100BaseT(X) RJ45；光纖型則提供 3 個 RJ45 搭配 2 個 100BaseFX 光纖埠，可依需求選擇多模 SC、多模 ST 或單模 SC 介面。
系列支援 Turbo Ring、Turbo Chain、RSTP／STP 與 MSTP，可提高工業乙太網路的可靠性與可用性；並整合 EtherNet/IP、Modbus TCP、VLAN、QoS、RMON、Port Trunking，以及 TACACS+、RADIUS、SNMPv3、HTTPS、SSH 與 IEEE 802.1X 等管理和安全機制，適合嚴苛的工業環境。
5 埠彈性配置
提供全 RJ45，或 3 個 RJ45 搭配 2 個 100BaseFX 光纖埠。
高速網路備援
Turbo Ring 與 Turbo Chain 復原時間低於 20 毫秒。
進階存取安全
支援 TACACS+、RADIUS、SNMPv3、HTTPS、SSH 與 Port Lock。
特色與優點
網路備援與流量管理
- 支援 Turbo Ring、Turbo Chain、STP、RSTP 與 MSTP。
- 支援 LACP 與 Link Aggregation，提升頻寬利用率及鏈路可靠度。
- 支援 IGMP Snooping、GMRP、IEEE 802.1Q VLAN 及 Port-based VLAN。
- 支援 QoS、RMON、頻寬管理、連接埠鏡像及 DHCP Option 82。
- 相容 PROFINET 透通式數據傳輸，並支援 EtherNet/IP 與 Modbus TCP。
- 可透過電子郵件或繼電器輸出自動發出事件告警。
安全、管理與工業設計
- 支援 TACACS+、RADIUS、SNMPv3、IEEE 802.1X、HTTPS 與 SSH。
- Port Lock 可依 MAC 位址封鎖未經授權的網路存取。
- 可透過網頁瀏覽器、CLI、Telnet／串列主控台及 Windows 工具管理。
- 提供 2 組數位輸入與 2 組繼電器告警輸出。
- 雙備援 12／24／48 VDC 電源輸入，工作範圍 9.6～60 VDC。
- IP30 金屬外殼、DIN 導軌安裝，並提供 -40～75°C 寬溫機型。
可供選擇的機型
*左右滑動查看完整欄位
| 機型 |
10/100M RJ45 |
100BaseFX 光纖埠 |
光纖類型／接頭 |
典型傳輸距離 |
DI／繼電器輸出 |
電源輸入 |
工作溫度 |
| EDS-505A | 5 | — | — | — | 2／2 |
雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -10～60°C |
| EDS-505A-T | 5 | — | — | — | 2／2 |
雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -40～75°C |
| EDS-505A-MM-SC | 3 | 2 | 多模光纖／SC | 4 km（OM1）
5 km（50/125 μm） | 2／2 |
雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -10～60°C |
| EDS-505A-MM-SC-T | 3 | 2 | 多模光纖／SC | 4 km（OM1）
5 km（50/125 μm） | 2／2 |
雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -40～75°C |
| EDS-505A-MM-ST | 3 | 2 | 多模光纖／ST | 4 km（OM1）
5 km（50/125 μm） | 2／2 |
雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -10～60°C |
| EDS-505A-MM-ST-T | 3 | 2 | 多模光纖／ST | 4 km（OM1）
5 km（50/125 μm） | 2／2 |
雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -40～75°C |
| EDS-505A-SS-SC | 3 | 2 | 單模光纖／SC | 40 km | 2／2 |
雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -10～60°C |
| EDS-505A-SS-SC-T | 3 | 2 | 單模光纖／SC | 40 km | 2／2 |
雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -40～75°C |
