Moxa Layer 2 網管型交換器

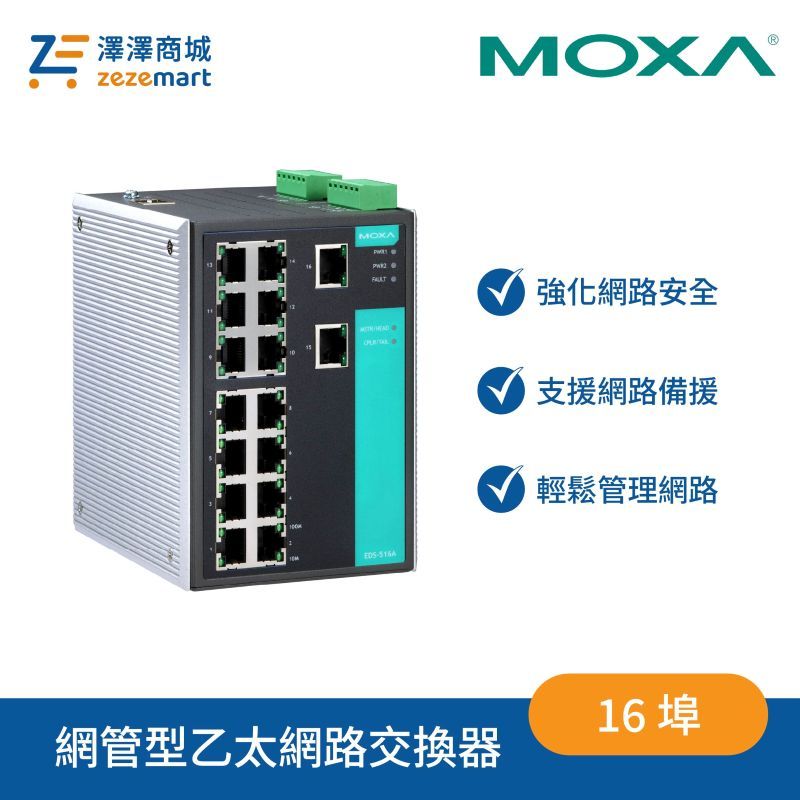

Moxa EDS-516A 系列
16 埠工業網管型乙太網路交換器，提供全 RJ45 或多模 100BaseFX 光纖配置，整合高速環網備援、進階管理與多層網路安全功能。
產品介紹
EDS-516A 系列是獨立式 16 埠工業網管型乙太網路交換器。基本型提供 16 個 10/100BaseT(X) RJ45 連接埠；光纖型則提供 14 個 RJ45 搭配 2 個多模 100BaseFX 光纖埠，可選 SC 或 ST 接頭，方便依現場網路架構彈性部署。
系列支援 Turbo Ring、Turbo Chain、RSTP／STP 與 MSTP，可提升工業乙太網路的可靠性與可用性；並整合 EtherNet/IP、Modbus TCP、VLAN、QoS、RMON、Port Trunking，以及 TACACS+、RADIUS、SNMPv3、IEEE 802.1X、HTTPS 與 SSH 等管理和安全機制，適合嚴苛的工業環境。
16 埠彈性配置
提供 16 個 RJ45，或 14 個 RJ45 搭配 2 個 100BaseFX 光纖埠。
快速網路備援
Turbo Ring／Turbo Chain 在 250 台交換器下的斷線復連時間小於 20 ms。
進階存取安全
支援 TACACS+、RADIUS、SNMPv3、IEEE 802.1X、HTTPS、SSH 與 Port Lock。
特色與優點
網路備援與流量管理
- 支援 Turbo Ring、Turbo Chain、STP、RSTP 與 MSTP。
- 支援 LACP 與 Link Aggregation，提升頻寬利用率及鏈路可靠度。
- 支援 IGMP Snooping、GMRP、GVRP、IEEE 802.1Q VLAN 及 Port-based VLAN。
- 支援 QoS、RMON、頻寬管理、連接埠鏡像及 DHCP Option 82。
- 支援 EtherNet/IP 與 Modbus TCP，並相容 PROFINET 透明資料傳輸。
- 發生異常時可透過電子郵件或繼電器輸出自動發出告警。
安全、管理與工業設計
- 支援 TACACS+、RADIUS、SNMPv3、IEEE 802.1X、HTTPS 與 SSH。
- Port Lock 可依 MAC 位址封鎖未經授權的網路存取。
- 可透過網頁瀏覽器、CLI、Telnet／串列主控台及 Windows 工具管理。
- 支援 MXstudio，便於進行視覺化工業網路管理。
- 雙備援 24 VDC 電源輸入，工作範圍 12～45 VDC。
- IP30 金屬外殼、DIN 導軌安裝，並提供 -40～75°C 寬溫機型。
可供選擇的機型
*左右滑動查看完整欄位
| 機型 |
10/100M RJ45 |
100BaseFX 光纖埠 |
光纖類型／接頭 |
典型傳輸距離 |
輸入電流 |
電源輸入 |
工作溫度 |
| EDS-516A | 16 | — | — | — | 0.35 A @ 24 VDC | 雙備援 24 VDC
工作範圍 12～45 VDC | 0～60°C |
| EDS-516A-T | 16 | — | — | — | 0.35 A @ 24 VDC | 雙備援 24 VDC
工作範圍 12～45 VDC | -40～75°C |
| EDS-516A-MM-SC | 14 | 2 | 多模光纖／SC | 4 km（OM1）
5 km（50/125 μm） | 0.44 A @ 24 VDC | 雙備援 24 VDC
工作範圍 12～45 VDC | 0～60°C |
| EDS-516A-MM-SC-T | 14 | 2 | 多模光纖／SC | 4 km（OM1）
5 km（50/125 μm） | 0.44 A @ 24 VDC | 雙備援 24 VDC
工作範圍 12～45 VDC | -40～75°C |
| EDS-516A-MM-ST | 14 | 2 | 多模光纖／ST | 4 km（OM1）
5 km（50/125 μm） | 0.44 A @ 24 VDC | 雙備援 24 VDC
工作範圍 12～45 VDC | 0～60°C |
| EDS-516A-MM-ST-T | 14 | 2 | 多模光纖／ST | 4 km（OM1）
5 km（50/125 μm） | 0.44 A @ 24 VDC | 雙備援 24 VDC
工作範圍 12～45 VDC | -40～75°C |
