Moxa Modbus TCP 閘道器

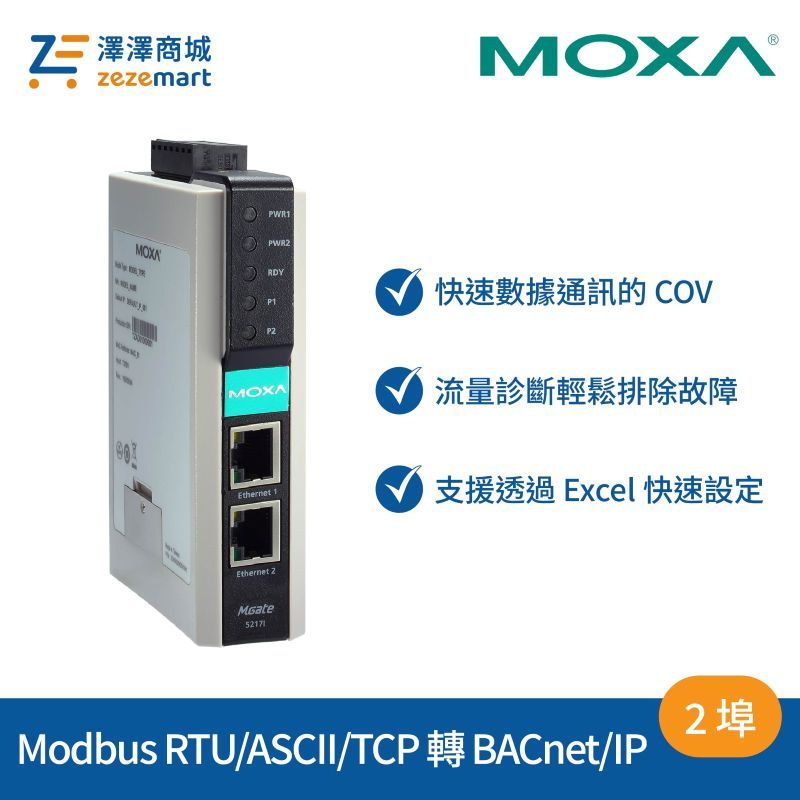

Moxa MGate 5217 系列
2 埠 Modbus RTU/ASCII/TCP 轉 BACnet/IP 工業閘道器，支援 Client／Server 雙向通訊、600 或 1200 個資料點，協助建築自動化與工業設備快速整合。
產品介紹
MGate 5217 系列是具備 2 個串列埠的 BACnet 閘道器，可將 Modbus RTU／ASCII／TCP Server（Slave）裝置連接至 BACnet/IP Client 系統，也能讓 BACnet/IP Server 裝置與 Modbus RTU／ASCII／TCP Client（Master）系統互通。依據網路資料規模，可選擇 600 點或 1200 點機型。
全系列提供 2 個 RS-232/422/485 DB9 串列埠、2 個 10/100BaseT(X) RJ45 網路埠，以及串列訊號 2 kV 隔離保護。機身支援 DIN 導軌安裝、雙 AC/DC 電源輸入及 -40～75°C 寬溫操作，適合部署於建築自動化與工業現場。
Modbus 與 BACnet/IP 互通
支援 Modbus RTU／ASCII／TCP 與 BACnet/IP 的 Client、Server 通訊模式。
600／1200 點彈性選擇
依據系統規模選擇資料點容量，並支援 COV 與 BACnet/IP 虛擬節點。
寬溫與隔離設計
全機型皆支援 -40～75°C，串列埠內建 2 kV 隔離保護。
特色與優點
協定轉換與資料整合
- 支援 Modbus RTU／ASCII／TCP Client（Master）與 Server（Slave）。
- 支援 BACnet/IP Client 與 Server 通訊模式。
- 提供 600 點及 1200 點機型，最多支援 32 個 Modbus TCP Server 連線。
- 支援 COV（Change of Value），可提升資料通訊效率。
- 支援虛擬節點，可將各 Modbus 裝置呈現為獨立的 BACnet/IP 裝置。
- 支援多種 Binary、Analog、Multi-state 及 Integer BACnet 物件。
簡易設定、診斷與工業設計
- 可透過 Web Console 進行設定，無須另行安裝工程工具。
- 可匯入 Excel 試算表，快速建立 Modbus 命令與 BACnet/IP 物件。
- 內建 Modbus 與 BACnet/IP 流量監控及診斷資訊，方便故障排除。
- 雙乙太網路埠支援串接，簡化現場網路佈線。
- 支援 HTTPS（TLS 1.2）、SNMPv3、AES-128／256 與 SHA-256。
- IP30 外殼、DIN 導軌安裝、雙 AC/DC 電源輸入及 5 年原廠保固。
可供選擇的機型
*左右滑動查看完整欄位
| 機型 |
資料點數 |
串列介面 |
串列隔離 |
乙太網路介面 |
支援協定與模式 |
電源輸入 |
工作溫度 |
| MGate 5217I-600-T |
600 點 |
2× RS-232/422/485
DB9 公頭
50 bps～921.6 kbps |
2 kV |
2× 10/100BaseT(X) RJ45
1.5 kV 電磁隔離 |
Modbus RTU／ASCII／TCP
Client／Server
BACnet/IP Client／Server |
雙電源輸入
12～48 VDC／24 VAC |
-40～75°C |
| MGate 5217I-1200-T |
1200 點 |
2× RS-232/422/485
DB9 公頭
50 bps～921.6 kbps |
2 kV |
2× 10/100BaseT(X) RJ45
1.5 kV 電磁隔離 |
Modbus RTU／ASCII／TCP
Client／Server
BACnet/IP Client／Server |
雙電源輸入
12～48 VDC／24 VAC |
-40～75°C |
