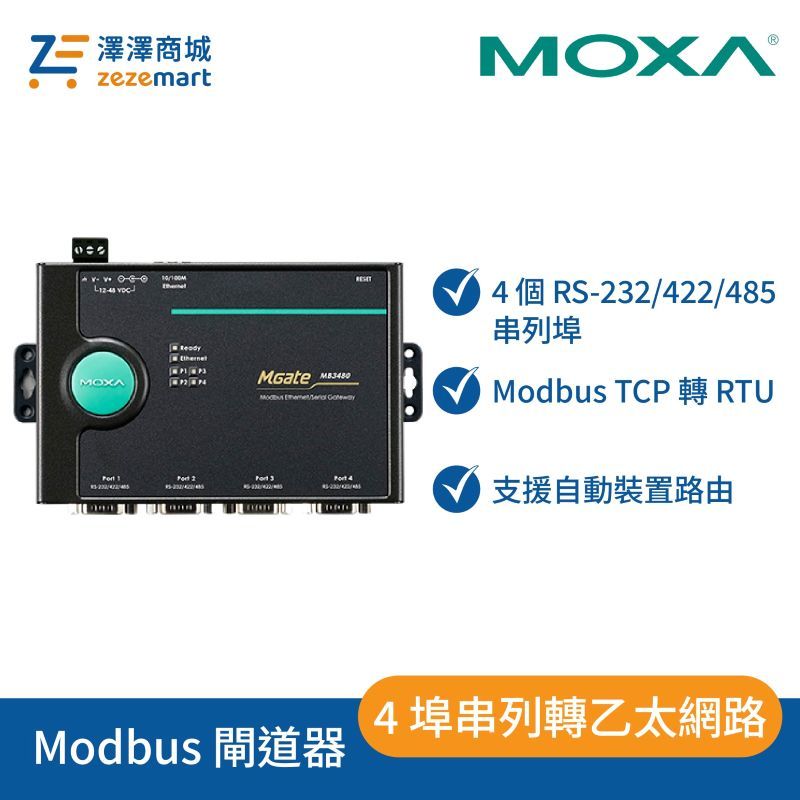

Moxa Modbus TCP 閘道器
Moxa MGate MB3180/MB3280/MB3480 系列
1／2／4 埠標準型串列轉乙太網路 Modbus 閘道器，可在 Modbus TCP 與 Modbus RTU／ASCII 通訊協定之間進行轉換，提供不同串列埠數以滿足各種工業設備整合需求。
產品介紹
MGate MB3180、MB3280 與 MB3480 是標準型 Modbus 閘道器，分別提供 1、2 與 4 個 RS-232／422／485 串列埠。全系列可讓 Modbus 串列從屬裝置連接至既有 Modbus TCP 網路，也可讓 RTU／ASCII 主控裝置存取 Modbus TCP 從屬裝置；每個串列埠均可獨立設定 Modbus RTU／ASCII 模式及傳輸速率。
全系列最多可同時接受 16 個 Modbus TCP Master 連線，每個串列埠可連接多達 31 個 RTU／ASCII 從屬裝置。依機型可管理 31、62 或 124 個串列節點，並搭配 Auto-Device Routing、IP 位址、TCP 埠號及 ID Mapping 路由功能，簡化不同規模 Modbus 系統的部署與管理。
1／2／4 埠彈性選擇
依現場設備規模選擇 MB3180、MB3280 或 MB3480，最多可管理 124 個串列節點。
雙向協定轉換
支援 Modbus TCP Client／Server，以及 Modbus RTU／ASCII Master／Slave。
自動裝置路由
自動建立 Slave ID 路由表，降低大量 Modbus 設備的設定時間與操作負擔。
特色與優點
彈性的 Modbus 網路整合
- 在 Modbus TCP 與 Modbus RTU／ASCII 通訊協定之間進行轉換。
- 支援 Modbus TCP Client／Server 與 Modbus RTU／ASCII Master／Slave。
- 最多支援 16 個 TCP Client 連線與 32 個 TCP Server 連線。
- 可依 IP 位址、TCP 埠號或 ID Mapping 控制串列埠路由。
- 依機型提供 1、2 或 4 個串列埠，均支援 RS-232／422／485 軟體選擇。
- 串列傳輸速率支援 50 bps 至 921.6 kbps。
配置、安全與工業設計
- 全系列支援 Web Console、Device Search Utility、MGate Manager、MCC Tool 及 Telnet Console。
- MB3280 與 MB3480 支援 HTTPS（TLS 1.2）、SNMPv3、AES-128／256 與 SHA-256。
- 10/100BaseT(X) RJ45 網路埠內建 1.5 kV 電磁隔離保護。
- RS-485 支援 ADDC 自動資料方向控制及 120 Ω 終端電阻。
- 全系列採金屬外殼與 IP30 防護設計，輸入電壓為 12～48 VDC。
- 支援 DIN 導軌或壁掛安裝，並提供 5 年原廠保固。
可供選擇的機型
*左右滑動查看完整欄位
| 機型 |
串列埠數 |
串列介面 |
串列從屬節點 |
乙太網路介面 |
輸入電壓 |
電源接頭 |
外觀尺寸 |
工作溫度 |
| MGate MB3180 |
1 埠 |
RS-232／422／485
DB9 公頭 |
最多 31 個 |
1× 10/100BaseT(X) RJ45
1.5 kV 電磁隔離 |
12～48 VDC |
電源插孔 |
22 × 52 × 80 mm
不含安裝耳片 |
0～55°C |
| MGate MB3280 |
2 埠 |
RS-232／422／485
DB9 公頭 |
最多 62 個 |
1× 10/100BaseT(X) RJ45
1.5 kV 電磁隔離 |
12～48 VDC |
電源插孔＋接線端子 |
22 × 77 × 111 mm
不含安裝耳片 |
0～60°C |
| MGate MB3480 |
4 埠 |
RS-232／422／485
DB9 公頭 |
最多 124 個 |
1× 10/100BaseT(X) RJ45
1.5 kV 電磁隔離 |
12～48 VDC |
電源插孔＋接線端子 |
35.5 × 102.7 × 157.2 mm
不含安裝耳片 |
0～55°C |
