Moxa PROFINET 閘道器

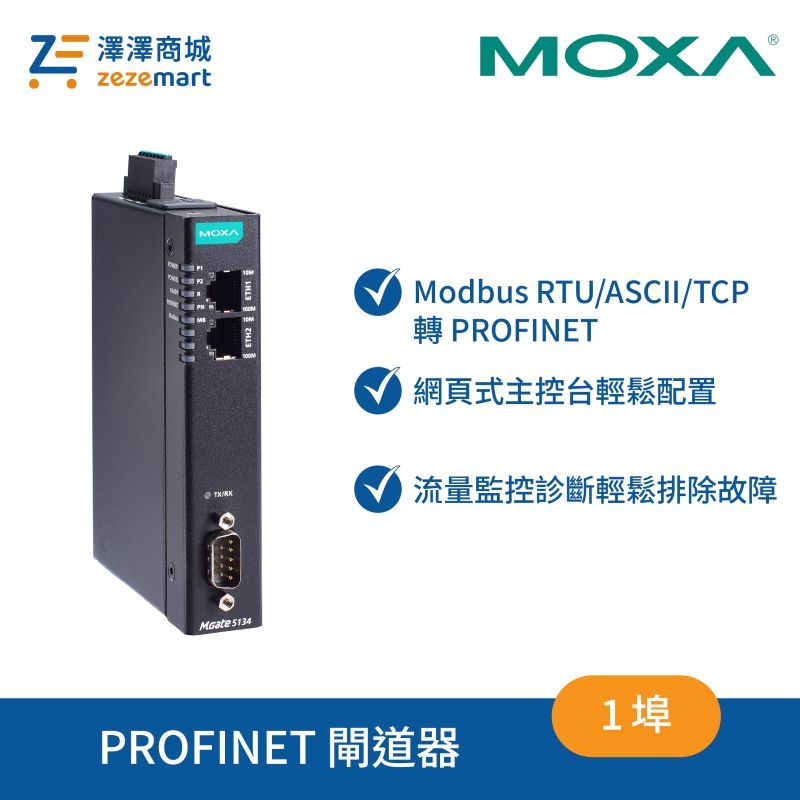

Moxa MGate 5134 系列
1 埠 Modbus RTU／ASCII／TCP 轉 PROFINET 工業閘道器，提供雙乙太網路、內建串列隔離、便利的組態設定及診斷功能。
產品介紹
MGate 5134 系列是將 Modbus RTU／ASCII／TCP 通訊轉換為 PROFINET 網路通訊的工業乙太網路閘道器。它可作為 Modbus Client 收集既有 Modbus 設備資料，並透過 PROFINET IO Device 與 PLC 或其他 PROFINET 主機交換資料，協助既有設備順利整合至自動化網路。
全系列具備 1 個 RS-232／422／485 串列埠及 2 個 10/100BaseT(X) RJ45 乙太網路埠，可採串聯或雙子網路方式彈性部署。強固精巧的 IP30 金屬外殼支援 DIN 導軌安裝，搭配 2 kV 串列隔離、雙備援電源與寬溫機型，適合工廠自動化、電力、水處理及製程自動化等工業應用。
Modbus 轉 PROFINET
整合 Modbus RTU／ASCII／TCP 設備，並以 PROFINET IO Device 與上層主機交換資料。
快速設定與維護
支援網頁式設定、CSV 離線配置、GSDML 匯出、流量監控及協定診斷。
工業級可靠設計
2 kV 串列隔離、雙備援 DC 電源、IP30 金屬外殼及 -40～75°C 寬溫機型。
特色與優點
協定轉換與彈性連線
- 支援 Modbus RTU／ASCII／TCP Client 至 PROFINET IO Device 的協定轉換。
- 1 個 DB9 公頭串列埠，支援 RS-232／422／485 與 300 bps～921.6 kbps。
- 串列埠內建 2 kV 隔離，可強化現場設備的電氣保護。
- 2 個 10/100BaseT(X) RJ45 埠，可用於乙太網路串聯或雙子網路部署。
- PROFINET IO Device Class B 支援 2 個 IO Controller 共用裝置連線。
- RS-485 上拉／下拉及 120 Ω 終端電阻可透過軟體設定。
設定、診斷與工業可靠度
- 支援 HTTPS 網頁式主控台，不需安裝額外工具即可進行設定。
- 提供 LED 狀態、通訊協定診斷、流量監控及標籤檢視功能。
- 支援狀態監控與失效防護，協助處理設備或主機連線異常。
- microSD 卡最高支援 32 GB，可用於組態備份與快速複製。
- 雙備援 12～48 VDC 電源輸入，並提供 1 組繼電器輸出。
- 支援 HTTPS（TLS 1.3）、SNMPv3、AES-128／256 與 SHA-256。
可供選擇的機型
*左右滑動查看完整欄位
| 機型 |
協定轉換 |
串列埠 |
串列介面 |
串列隔離 |
乙太網路介面 |
PROFINET 模式 |
輸入電流 |
電源輸入 |
工作溫度 |
| MGate 5134 | Modbus RTU／ASCII／TCP
轉 PROFINET | 1× DB9 公頭 | RS-232／422／485
300 bps～921.6 kbps | 2 kV | 2× 10/100BaseT(X) RJ45
1.5 kV 電磁隔離 | IO Device Class B
最多 2 個 IO Controller | 455 mA（最大） | 雙備援
12～48 VDC | -10～60°C |
| MGate 5134-T | Modbus RTU／ASCII／TCP
轉 PROFINET | 1× DB9 公頭 | RS-232／422／485
300 bps～921.6 kbps | 2 kV | 2× 10/100BaseT(X) RJ45
1.5 kV 電磁隔離 | IO Device Class B
最多 2 個 IO Controller | 455 mA（最大） | 雙備援
12～48 VDC | -40～75°C |
