Moxa EtherCAT 自動化設備

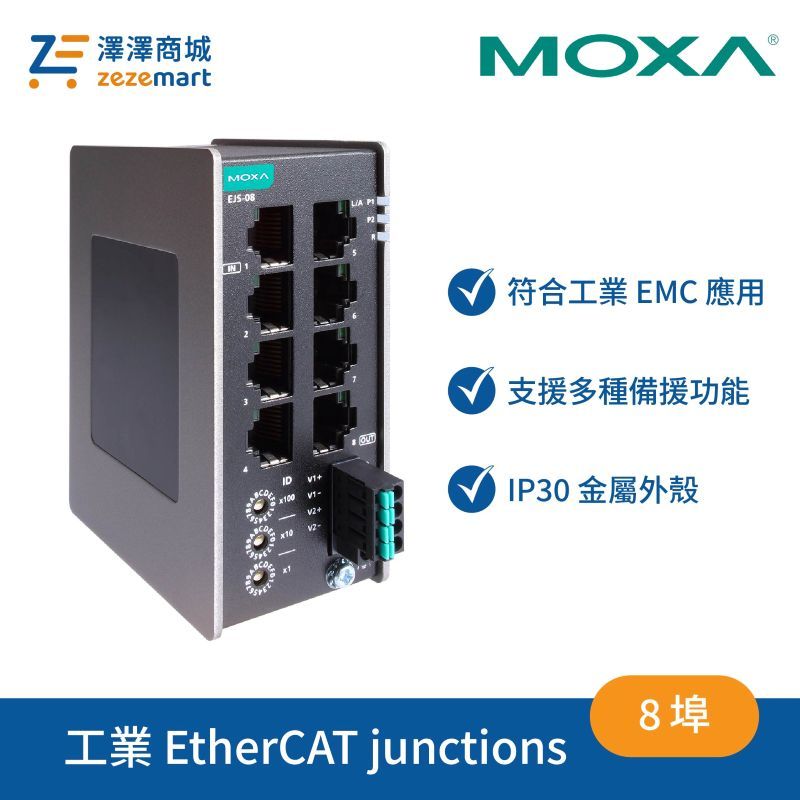

Moxa EJS-08 系列
8 埠工業級 EtherCAT 分支器，提供 1 個 IN 與 7 個 OUT 連接埠，支援星型、線型、環型及樹型網路拓樸，協助彈性建構工業自動化系統。
產品介紹
EJS-08 系列是專為工業自動化應用設計的 8 埠 EtherCAT 分支器，配備 8 個 100BaseT(X) 全雙工 RJ45 連接埠，採用 1 個 IN 與 7 個 OUT 的配置，可連接不同 EtherCAT 網段並靈活建立星型、線型、環型或樹型拓樸。
本系列提供雙備援寬範圍直流電源輸入、IP30 金屬外殼與工業級高 EMC 防護，並支援 DIN 導軌接地。產品已通過 EtherCAT Technology Group（ETG）一致性測試，適合要求穩定通訊、彈性佈線與高可靠度的工業現場。
8 埠 EtherCAT 分支
提供 1 個 IN 與 7 個 OUT 的 100BaseT(X) 全雙工 RJ45 連接埠。
多元拓樸配置
支援星型、線型、環型及樹型拓樸，提升 EtherCAT 網路建置彈性。
工業級可靠設計
雙備援寬範圍電源、IP30 金屬外殼、高 EMC 防護及寬溫機型。
特色與優點
EtherCAT 連線與拓樸
- 配備 8 個 100BaseT(X) 全雙工 RJ45 EtherCAT 連接埠。
- 1 個 IN 與 7 個 OUT 埠配置，支援網路分支與拓樸轉換。
- 支援星型、線型、環型及樹型 EtherCAT 網路拓樸。
- 每個連接埠延遲約 1 μs，適合即時工業通訊應用。
- 具備 8 個 FMMU 與 8 個 Sync Manager。
- 旋轉式 ID 選擇器可設定 1～4095 的有效位址。
電源與工業設計
- 雙備援 12／24／48 VDC 電源輸入，工作範圍 9.6～60 VDC。
- 支援過載電流保護及電源反接保護。
- IP30 金屬外殼，適合 DIN 導軌安裝。
- 支援 DIN 導軌接地方式，強化工業現場抗干擾能力。
- 符合 EN 61000-6-2 與 EN 61000-6-4 工業 EMC 標準。
- 提供 -40～75°C 寬溫版本，因應嚴苛工作環境。
可供選擇的機型
*左右滑動查看完整欄位
| 機型 |
100BaseT(X) RJ45 |
埠配置 |
支援拓樸 |
FMMU／Sync Manager |
埠延遲 |
ID 設定範圍 |
輸入電流 |
電源輸入 |
工作溫度 |
| EJS-08 | 8 | 1 IN／7 OUT | 星型／線型
環型／樹型 | 8／8 | 約 1 μs／埠 | 1～4095 | 0.30 A（最大） | 雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -10～60°C |
| EJS-08-T | 8 | 1 IN／7 OUT | 星型／線型
環型／樹型 | 8／8 | 約 1 μs／埠 | 1～4095 | 0.30 A（最大） | 雙備援 12／24／48 VDC
工作範圍 9.6～60 VDC | -40～75°C |
